01
Material
- Acero inoxidable 304
- Acero inoxidable 316L
- Acero al carbono con recubrimiento en polvo
- Aluminio
- Policarbonato
- Fibra de vidrio (FRP)
Gabinetes personalizados, entregados en 10 días hábiles
Usted define material, alto, ancho, profundidad y cada recorte. Lo fabricamos desde una unidad y lo enviamos directamente a su ubicación, en cualquier parte del mundo.
Contado desde su pedido; para trabajos personalizados, desde su aprobación del plano.

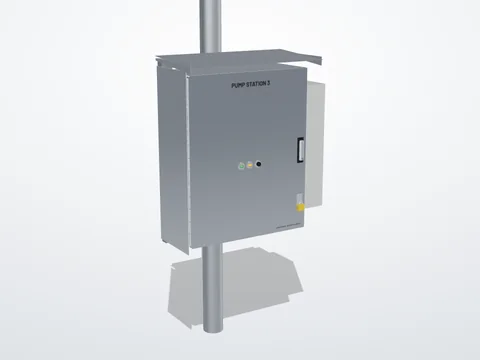

Estación de bombeo costera

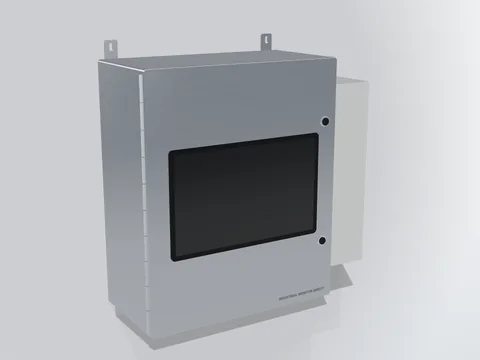

Gabinete para panel PC

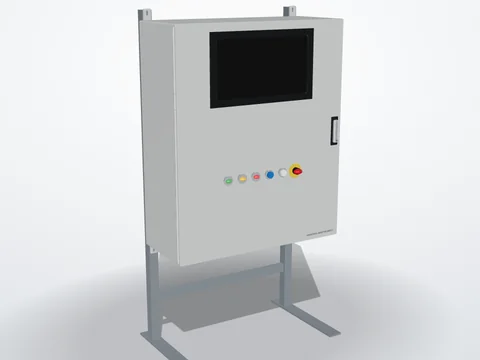

Gabinete PLC de planta

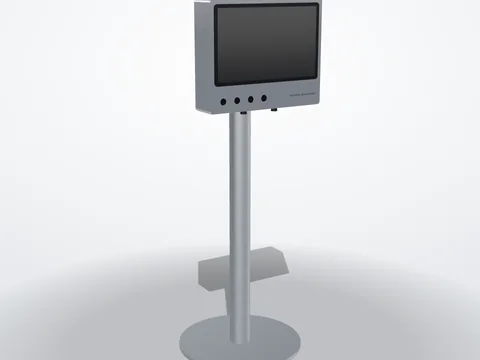

HMI de lavado a presión sobre un pedestal
Por dónde empezar
Aún no tengo plano
Constrúyalo en 3D
Elija el tipo, tamaño, material y tipo NEMA en el configurador de gabinetes.
Abrir el configurador de gabinetesTamaño estándar, orificios a medida
Colocar recortes
Elija un tamaño estándar, luego coloque orificios, prensaestopas y pantallas en el diseñador de recortes.
Abrir el diseñador de recortesTiene un plano
Enviar
Adjunte su plano al formulario de cotización a continuación; nuestros ingenieros responderán por correo electrónico.
Ir al formulario de cotizaciónUsted define
Tres cosas. Fabricamos el resto.
02
Dimensiones
Cualquier altura, anchura y profundidad hasta 72 × 60 × 24 pulg (1829 × 1524 × 610 mm), en pulgadas o milímetros; medidas mayores bajo solicitud. El policarbonato y el poliéster reforzado con fibra de vidrio (PRFV) vienen en tamaños moldeados estándar. Indíquenos cómo se monta: pared, poste, brazo VESA, pedestal o soporte.
03
Recortes
Aberturas para pantallas, operadores de 22 y 30 mm, prensaestopas, conectores, ventiladores, filtros y ventanas, colocados en nuestro diseñador de recortes o tomados de su plano (PDF, DXF, DWG o STEP).
- Acero inoxidable 304#4 cepillado. Lavado a presión en interiores, alimentos y bebidas, la mayoría de las ubicaciones al aire libre.
- Acero inoxidable 316LPara aire salino, salmuera, cloruros, áreas farmacéuticas y químicas.
- Acero al carbono con recubrimiento en polvoPaneles industriales para interiores y áreas protegidas. RAL 7035 gris claro; otros colores bajo pedido.
- AluminioLigero y resistente a la corrosión, para construcciones móviles y sensibles al peso.
- PolicarbonatoNo metálico. Tamaños moldeados estándar, cortados según su diseño.
- Fibra de vidrio (FRP)No metálico y resistente a productos químicos. Tamaños moldeados estándar, cortados según su diseño.
Otras aleaciones y acabados bajo pedido: infórmenos en el formulario de cotización.
- Tipo 1Interior, uso general
- Tipo 3RExterior: lluvia, aguanieve, nieve
- Tipo 4Interior/exterior: agua dirigida por manguera, lavado a presión
- Tipo 4XTipo 4 más resistencia a la corrosión
- Tipo 6PSumergimiento prolongado
- Tipo 12Interior: polvo, suciedad, goteo de líquidos
- Tipo 13Interior: pulverización de aceite y refrigerante
Las clasificaciones corresponden a las del fabricante para el diseño especificado; gabinetes: no listado por UL. No se ofrecen tipos para ubicaciones peligrosas (NEMA 7 y 9).
Cómo funciona
Tres pasos y luego 10 días hábiles a partir de su aprobación del plano.
Abrir el configurador de gabinetes- 01
Envíe sus especificaciones
Tamaño, material, tipo NEMA y recortes: complete el formulario de cotización, adjunte su plano o coloque los recortes en el diseñador.
- 02
Aprobar el plano
Nuestros ingenieros verifican el ajuste y le envían por correo electrónico una cotización con un plano acotado para su aprobación. No se requiere pago hasta que realice el pedido.
- 03
Entregado en 10 días hábiles
Fabricamos su gabinete desde una unidad y lo enviamos directamente a su ubicación, en cualquier parte del mundo.

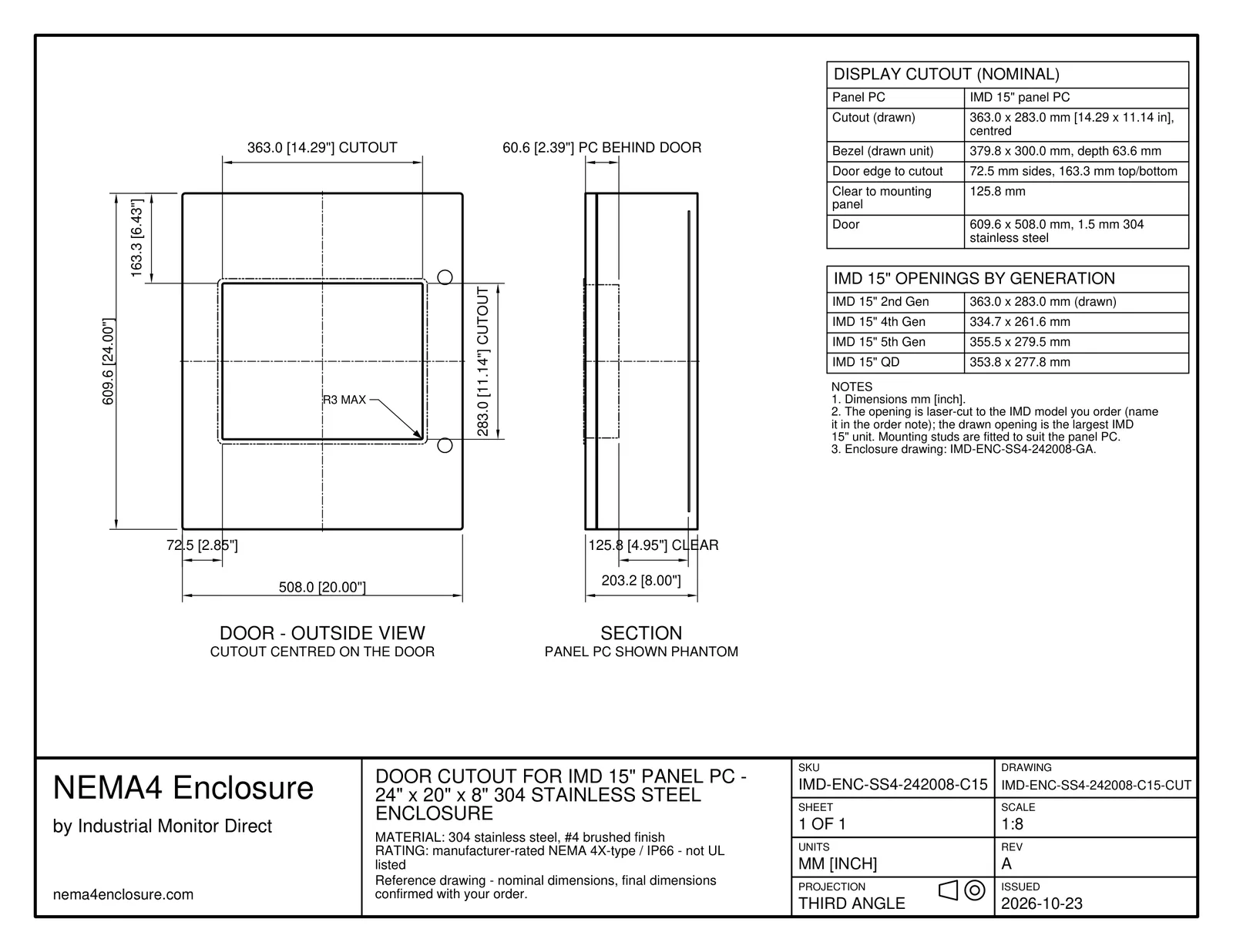

Antes de cortar el metal
Primero usted aprueba un plano con dimensiones.
Todos los planos de referencia
- Tamaño y materialDimensiones exteriores y nominales interiores, material, acabado y el tipo NEMA del diseño.
- Cada recorteTamaño, forma y posición de cada abertura, dimensionada desde los bordes, con la cara en la que se encuentra.
- Revisiones antes de la aprobación¿Algo no es correcto? Infórmenos y le enviaremos un plano revisado. No se realiza ningún corte hasta que usted lo apruebe.
- Cuando comienzan los 10 días hábilesEl día que apruebe el plano. La entrega es en 10 días hábiles a partir de entonces, en cualquier parte del mundo.
Quioscos y estaciones de operador
Estaciones de operador construidas alrededor de panel PC de IMD, monitores táctiles IMD con un mini PC de IMD en su interior y los dispositivos de operador que su proceso necesite. Díganos cómo se monta: pared, brazo VESA, pedestal o soporte.
Comience con un tamaño estándar
¿Se acerca a uno de nuestros tamaños estándar de acero inoxidable? Encuéntrelo y envíenos el enlace con sus cambios, o ábralo en el diseñador de recortes.
Desde una unidad
Un prototipo o una serie de producción: la misma fabricación y el mismo plazo de entrega de 10-business-day. Neto 30 para cuentas aprobadas; aceptamos órdenes de compra.
Solicitar una cotización
Indíquenos el tamaño, el material y el tipo NEMA, y adjunte su plano (PDF, DXF, DWG, STEP o una foto de un boceto). Nuestros ingenieros responden por correo electrónico, generalmente dentro de un día hábil, con una cotización y un plano para aprobar; su gabinete se entrega 10 días hábiles después de que usted lo apruebe. ¿Prefiere diseñar los recortes usted mismo? Use el diseñador de recortes en el tamaño estándar más cercano.
O envíe un correo electrónico a sales@nema4enclosure.com.
Los gabinetes de montaje en pared tienen una clasificación NEMA 4X / IP66 del fabricante; no listado por UL. Los gabinetes HMI tienen IP65-type en el sello frontal con la pantalla instalada. Una vez que se añaden los recortes, la clasificación del gabinete terminado depende de que se instalen componentes y prensaestopas con la clasificación adecuada en cada abertura.
